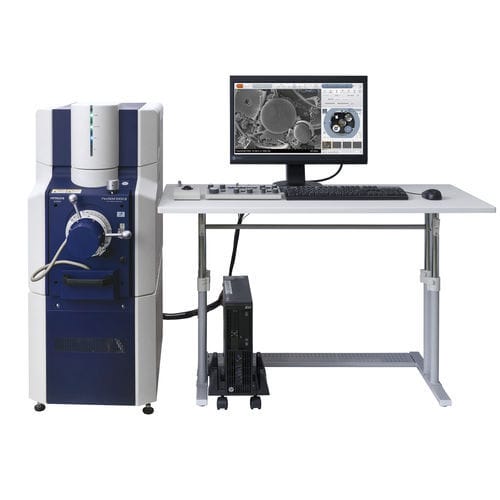

Le FlexSEM II : Imagerie MEB haute résolution dans un design étonnamment compact

Améliorez les capacités d'imagerie de votre laboratoire sans sacrifier l'espace ou le budget

Les microscopes électroniques à balayage (MEB) ouvrent la voie à de nouvelles découvertes scientifiques en aidant les chercheurs à étudier les propriétés des matériaux et des spécimens biologiques. Cependant, les microscopes électroniques à balayage traditionnels sont souvent limités par leur taille et leur coût, ce qui les rend moins accessibles pour de nombreux laboratoires.

Avec les progrès technologiques, la demande de MEB plus compacts mais puissants a augmenté, en particulier dans les laboratoires qui cherchent à améliorer leurs capacités d'imagerie sans avoir à investir dans un grand espace dédié.

Le FlexSEM II d'Hitachi répond à ce besoin en comblant le fossé entre la commodité de la table et les performances à l'échelle réelle.

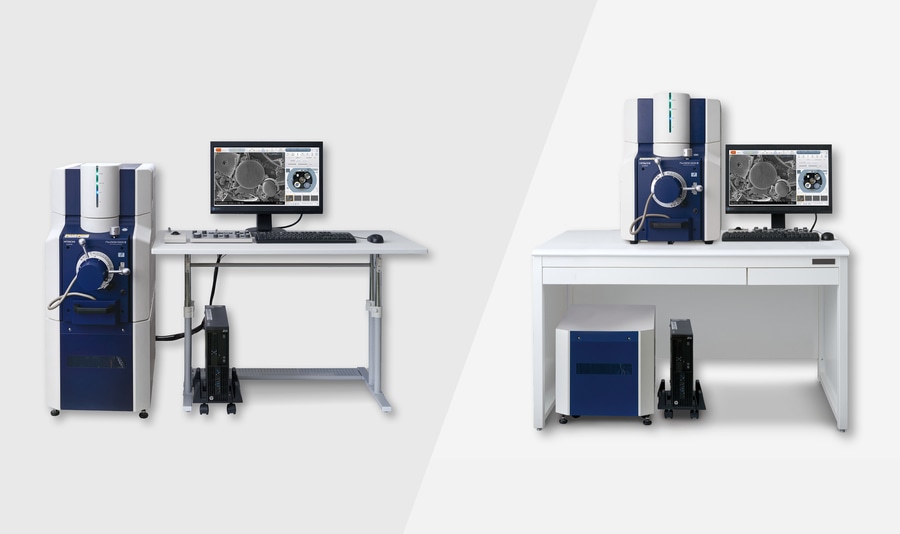

Ce MEB polyvalent de table ou sur pied offre une imagerie haute résolution, une manipulation polyvalente des échantillons et un fonctionnement convivial dans un ensemble compact et flexible. C'est un choix judicieux pour tous ceux qui cherchent à introduire la microscopie avancée dans les petits laboratoires ou à mettre à niveau leur installation d'imagerie actuelle sans faire de compromis sur la qualité.

Pourquoi choisir le FlexSEM II ?

Pour de nombreux laboratoires, le défi consiste à trouver un MEB qui concilie taille, coût et performances.

Les MEB traditionnels de table sont pratiques mais manquent souvent des capacités d'imagerie nécessaires à une analyse détaillée. D'autre part, les MEB à échelle réelle offrent des performances élevées, mais s'accompagnent d'exigences importantes en termes d'espace, de coût et de fonctionnement.

Le FlexSEM II offre une solution à ces défis en combinant le meilleur des deux mondes, en fournissant une imagerie haute résolution dans un design compact et convivial pour le laboratoire.

L'interface intuitive et les fonctions d'automatisation simplifient l'utilisation de l'appareil, ce qui le rend accessible aux nouveaux venus, tandis que les paramètres personnalisables répondent aux besoins des chercheurs plus expérimentés. Une telle flexibilité permet aux laboratoires d'obtenir une imagerie de qualité supérieure sans la courbe d'apprentissage abrupte associée aux MEB plus complexes.

Le FlexSEM II prend en charge un large éventail d'applications, de la science des matériaux à la recherche biologique en passant par le contrôle qualité industriel. Ses capacités d'imagerie avancées et sa souplesse de manipulation des échantillons en font l'outil idéal pour les laboratoires qui cherchent à étendre leurs capacités d'analyse, tout en respectant les contraintes d'espace et de budget.

Principales caractéristiques du FlexSEM II

Le FlexSEM II d'Hitachi apporte une multitude de fonctionnalités avancées à la catégorie des MEB compacts. Voici les principales caractéristiques qui en font une solution idéale pour les laboratoires à la recherche d'une imagerie de haute qualité dans un encombrement réduit.

Conception compacte avec des performances à grande échelle

D'une largeur de 45 cm seulement, composé uniquement d'un ensemble empilable d'une unité de support électrique et d'une unité MEB, ainsi que d'une pompe à vide externe, le FlexSEM II est suffisamment petit pour être placé sur une table de travail ou être utilisé comme unité au sol.

Sa taille compacte ne se fait pas au détriment de la fonctionnalité ; le système intègre une optique électronique de haute performance et un système de vide sophistiqué.

Que votre laboratoire dispose d'un espace limité ou qu'il ait besoin de mobilité, le FlexSEM II offre la flexibilité nécessaire pour s'adapter à différentes configurations d'installation tout en offrant les capacités que l'on trouve généralement dans les MEB de plus grande taille.

Capacités d'imagerie à haute résolution

Avec une résolution SE de 4 nm sous vide poussé, le FlexSEM II excelle dans la fourniture d'images détaillées pour une large gamme d'échantillons.

Avec une tension d'accélération comprise entre 300 V et 20 kV, le système permet aux chercheurs d'ajuster les conditions d'imagerie en fonction des différents types d'échantillons et des exigences. Cette polyvalence est particulièrement utile pour les laboratoires qui doivent examiner des structures de surface fines à des tensions d'accélération faibles ou effectuer une analyse détaillée des matériaux à différents grossissements.

Modes de vide adaptables

Le FlexSEM II dispose de deux modes de vide : Un réglage de vide poussé pour l'observation d'échantillons conducteurs et un mode de vide faible avec des pressions de chambre réglables jusqu'à 100 Pa pour les échantillons non conducteurs ou humides.

Cette adaptabilité réduit la nécessité d'une préparation approfondie des échantillons, ce qui vous permet de travailler efficacement avec différents matériaux, des tissus biologiques aux composites avancés.

Système de détection avancé

Outre un détecteur SE efficace sous vide poussé, le système de détection multimode des électrons rétrodiffusés (BSE) fournit une imagerie de haute sensibilité dans différentes conditions de vide et tensions d'accélération.

Le FlexSEM est équipé de cinq détecteurs BSE, y compris des options pour l'imagerie topographique et l'imagerie de contraste des matériaux. En outre, le détecteur d'électrons secondaires sous vide (UVD), disponible en option, améliore l'imagerie des échantillons non conducteurs.

Une fonctionnalité d'affichage à double canal vous permet de visualiser et d'enregistrer deux canaux d'image simultanément.

Flexibilité et facilité d'utilisation

Le FlexSEM II d'Hitachi a été conçu en pensant à l'utilisateur. Il offre une gamme de fonctionnalités qui facilitent son utilisation tout en fournissant des résultats cohérents et de haute qualité. Ses modes de fonctionnement flexibles et son interface intuitive permettent aux utilisateurs, quel que soit leur niveau d'expérience, d'obtenir d'excellentes performances d'imagerie.

Facilité d'utilisation pour tous les niveaux de compétence

Que vous soyez novice en microscopie électronique ou chercheur expérimenté, le FlexSEM II s'adapte à votre niveau de compétence.

L'interface utilisateur graphique est clairement structurée et personnalisable, de sorte que vous n'avez pas besoin de vous souvenir de fonctions cachées dans des sous-menus. Un panneau de boutons de commande convivial permet d'utiliser directement toutes les fonctions principales du MEB.

Les débutants peuvent commencer par des conditions d'imagerie prédéfinies basées sur des applications courantes, telles que la topographie de surface ou l'analyse élémentaire, ce qui leur permet de capturer rapidement des images de qualité sans avoir besoin de connaissances techniques approfondies. Pour les tâches de routine, les utilisateurs peuvent enregistrer des paramètres personnalisés dans la mémoire de recette pour un accès rapide aux configurations fréquemment utilisées.

Les utilisateurs avancés peuvent quant à eux prendre le contrôle total de tous les paramètres d'imagerie et adapter le système à leurs besoins spécifiques.

Des fonctions automatisées pour rationaliser les flux de travail

Le FlexSEM II comprend des fonctions automatisées standard et optionnelles qui simplifient et accélèrent les tâches courantes.

Le contrôle intelligent du filament optimise automatiquement la saturation du filament à chaque démarrage du faisceau d'électrons, assurant une émission stable et une longue durée de vie du filament.

Les fonctions standard telles que l'autofocus, l'autoluminosité et le contrôle du contraste vous permettent d'obtenir des conditions d'imagerie optimales en quelques secondes seulement, ce qui réduit considérablement le temps nécessaire aux réglages manuels.

Les fonctions optionnelles telles que ZigZag-Capture, EM-Macro et EM Flow Creator offrent des fonctionnalités allant de l'acquisition automatique d'images multi-champs à la programmation libre du flux de travail pour les tâches d'imagerie complexes et répétitives.

Navigation intelligente et contrôle de la scène

La navigation dans les échantillons se fait sans effort grâce à la platine motorisée du FlexSEM, qui peut accueillir des échantillons d'un diamètre allant jusqu'à 153 mm et d'une hauteur de 40 mm.

Une boule de commande dont la réponse dépend du grossissement vous permet de déplacer la platine de l'échantillon avec une grande précision en X, Y.

La fonction SEM MAP intègre une vue de caméra optique à l'interface SEM. Les utilisateurs peuvent rapidement localiser et se concentrer sur les zones d'intérêt. Le système de navigation permet d'explorer facilement des échantillons complexes ou de grande taille, ce qui améliore la productivité et garantit des résultats d'imagerie précis.

Analyses avancées et accessoires en option

Le FlexSEM II va au-delà des capacités d'imagerie standard et propose des options analytiques et des accessoires qui répondent à un large éventail de besoins en matière de recherche.

Intégration EDS pour l'analyse élémentaire

Pour les laboratoires qui ont besoin d'une analyse élémentaire détaillée, le FlexSEM II permet l'intégration de systèmes de spectroscopie à rayons X à dispersion d'énergie (EDS) de fournisseurs de premier plan tels que Bruker et Oxford Instruments. Comme le FlexSEM, ces détecteurs EDS ont une conception compacte et sont entièrement confinés dans le boîtier du FlexSEM.

Ces systèmes EDX permettent une détection précise de la composition élémentaire, ce qui permet une caractérisation complète des matériaux. La possibilité de choisir différentes tailles de détecteur jusqu'à 60 mm2 permet d'adapter l'installation aux besoins analytiques spécifiques de chaque laboratoire, qu'il s'agisse de cartographie à haute résolution de matériaux sensibles au faisceau ou d'analyse d'échantillons en vrac.

métrologie 3D et traitement d'images

Faites passer votre analyse au niveau supérieur avec le pack Hitachi Map 3D, qui ajoute des outils puissants pour la reconstruction de surface en 3D, la mesure de la rugosité et l'analyse des particules, des pores ou des fibres.

En utilisant les données du système multidétecteur du FlexSEM, le logiciel peut générer des modèles de surface 3D détaillés, ce qui vous permet de mesurer les caractéristiques de la surface et d'extraire des données quantitatives telles que la hauteur des marches ou les paramètres de texture. Le logiciel comprend également des fonctions d'assemblage de grandes images haute résolution et de segmentation des couleurs, ce qui vous permet de visualiser facilement les caractéristiques complexes de l'échantillon.

Avantages en termes de rentabilité et de maintenance

Le FlexSEM II offre à votre laboratoire des capacités de microscopie avancées, mais il répond également à des préoccupations pratiques en matière de coût et de maintenance. C'est un choix rentable pour les laboratoires qui cherchent à maximiser leur retour sur investissement.

Faibles exigences en matière de maintenance

Conçu pour une maintenance conviviale, le FlexSEM II permet d'effectuer la plupart des tâches de routine en interne, sans faire appel à des techniciens spécialisés.

Par exemple, le remplacement du filament de tungstène est un processus simple qui peut être réalisé en quelques minutes seulement, grâce à la conception du canon à électrons facile d'accès et au guide d'utilisation vidéo-animé. La stabilité de l'optique et l'alignement automatique du système garantissent des performances constantes dans le temps, ce qui réduit la fréquence des appels de service et minimise les temps d'arrêt.

Une solution rentable

Les coûts d'exploitation sont un élément clé pour chaque laboratoire, et le FlexSEM II a été conçu dans cette optique. L'efficacité énergétique du système et ses composants auto-entretenus permettent de maintenir les coûts de maintenance annuels à un niveau bas, souvent inférieur à 1 000 euros. Ce prix abordable, associé aux capacités d'imagerie à haute résolution du microscope, offre une alternative convaincante aux MEB à grande échelle, dont la maintenance nécessite des dépenses permanentes importantes.

Efficacité énergétique

Le FlexSEM II fonctionne sur une alimentation standard et peut être entièrement mis hors tension lorsqu'il n'est pas utilisé, redémarrant en moins de cinq minutes. Avec une telle approche d'efficacité énergétique, vous réduirez les coûts opérationnels et soutiendrez les initiatives de développement durable, ce qui fait du FlexSEM un choix intéressant pour les laboratoires qui cherchent à réduire leur impact sur l'environnement.

Conclusion

Le FlexSEM II d'Hitachi offre une combinaison idéale de design compact, d'imagerie haute résolution et de fonctions avancées qui répondent aux besoins des laboratoires modernes.

Vous disposez d'une solution pratique pour obtenir une microscopie de haute qualité sans les exigences d'espace et de coût des MEB traditionnels. Avec un fonctionnement convivial, des options analytiques flexibles et une maintenance réduite, le FlexSEM II s'impose comme un outil polyvalent et accessible pour une large gamme d'applications.

Pour en savoir plus sur la façon dont le FlexSEM II peut améliorer les capacités de votre laboratoire, ou pour le voir en action, contactez-nous pour planifier une démonstration.
